叉车的超负荷报警系统

发布时间:2014-10-11 浏览次数:145

叉车的额定载荷与其液压缸、液压泵、液压系统压力、配重、载荷中心距等有关。当叉车货叉挑起超过额定载荷质量的货物时,将处于难以控制的不稳定状态。叉车长时间超负荷工作,不仅会造成其结构件及其他机件损坏,还会影响叉车转向及制动系统性能,甚至危及操作者及周围人员的人身安全。为此,我们为叉车设计了一种超负荷报警系统。

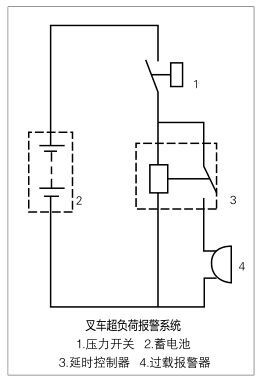

叉车超负荷报警系统由压力开关1、蓄电池2、延时控制器3、过载报警器4等组成,如附图所示。


该报警系统工作原理如下:安装在叉车液压系统举升油路中的压力开关,实时检测叉车工作时举升油路中的油压。通过计算和测试,可得到叉车在预定载荷极限工作时举升油路中的压力。该压力值即可作为压力开关的限压值当叉车举升货物的质量超过额定载荷时,举升油路中的油压持续增大。当油压超过压力开关的限压值时,压力开关触点动作,报警系统电路形成回路,电路中的延时控制器开始工作。压力开关持续接通4s后,过载报警器得电,发出频率的报警响声,提醒操作者纠正超负荷工作状态。

叉车在行驶和工作过程中,由于道路颠簸等诸多因素,液压系统会产生瞬间压力冲击。为避免这种瞬间压力冲击被误认为超负荷状态,在超负载报警系统中创新地采用了延时控制器,报警延时时间设定为4s。只有在叉车超过规定负荷连续4s时,报警系统才进行声音报警,由此避免了报警器误报警。

安装这种超负荷报警系统的山推SF30型液力叉车,为实现叉车的安全驾驶和作业奠定了基础,且符合出口欧盟的CE标准。
